Làm thế nào để chọn dây phun nhiên liệu phù hợp cho các ứng dụng ô tô?
Việc lựa chọn dòng kim phun nhiên liệu ô tô phù hợp dựa trên 4 yếu tố
Bên phải dây phun nhiên liệu ô tô là loại phù hợp với áp suất vận hành của hệ thống phân phối nhiên liệu, sử dụng vật liệu phù hợp với loại nhiên liệu và môi trường dưới mui xe, kết nối thông qua kiểu lắp phù hợp với kim phun và đường ray, đồng thời có kích thước chính xác cho đường kính, độ dày thành và chiều dài định tuyến. Việc sai bất kỳ thông số nào trong số này có xu hướng rút ngắn tuổi thọ sử dụng và có thể dẫn đến việc cung cấp nhiên liệu không đều ở đầu kim phun theo thời gian.
Trên động cơ xăng nhiều cổng, đường dẫn nhiên liệu được xếp hạng ở áp suất thấp đến trung bình với lớp phủ chống ăn mòn nói chung là đủ cho phân đoạn cấp liệu cho kim phun. Trên động cơ phun xăng trực tiếp hoặc động cơ diesel thông thường, đường ống phun giữa đường ray hoặc máy bơm và mỗi kim phun phải chịu được áp suất cao hơn một bậc, điều này đòi hỏi phải sử dụng ống thép gia công nguội thay vì cụm ống tiêu chuẩn. Các phần bên dưới sẽ trình bày chi tiết hơn về từng yếu tố lựa chọn, cùng với các biểu đồ tham chiếu cho thấy cách so sánh các biến này trên các nền tảng công cụ phổ biến.
Thật là một Đường phun nhiên liệu Thực tế có trong hệ thống nhiên liệu
Đường ống phun nhiên liệu là phần ống dẫn nhiên liệu có áp suất từ máy bơm hoặc đường ray chung đến vòi phun ở mỗi xi lanh. Trong đường dẫn khí rộng hơn trong mạng lưới ô tô, nó nằm ở cuối đường phân phối, sau đường bình, đường lọc và đường cung cấp, đồng thời ngay trước điểm đo nhiên liệu và phun vào cổng nạp hoặc buồng đốt. Bởi vì nó hoạt động gần kim phun nhất nên phân đoạn này chịu các xung áp suất mạnh nhất trong toàn bộ mạch nhiên liệu.
Các đường dẫn nhiên liệu ô tô thường được nhóm lại với nhau trong cuộc trò chuyện hàng ngày, nhưng bản thân đường ống phun là một bộ phận riêng biệt từ bình chứa đến đường bơm hoặc đường hồi. Nó phải chịu được xung áp suất nhanh được tạo ra mỗi khi kim phun mở và đóng, trong một số trường hợp là hàng trăm lần mỗi giây trên phạm vi tốc độ động cơ, trong khi vẫn đủ chặt để ngăn chặn sự rò rỉ dù là nhỏ tại các điểm kết nối.
Tại sao phân đoạn đường ống phun lại được chú ý nhiều hơn về mặt kỹ thuật
Không giống như chiều dài của các ống nhiên liệu thông dụng, đường ống phun thường cần có kết cấu thành cứng hoặc bán cứng để nó giữ được hình dạng của nó so với thân kim phun khi rung. Trong nhiều danh mục bộ phận, đường dẫn nhiên liệu loại này được liệt kê trong phần cứng phân phối nhiên liệu cùng với các phụ kiện, kẹp và kẹp lắp phù hợp, vì tất cả các bộ phận này phối hợp với nhau để giữ cho kết nối được bịt kín thông qua chu kỳ áp suất lặp đi lặp lại.
Các vật liệu phổ biến được sử dụng trong dây chuyền phun nhiên liệu và cách so sánh chúng
Bốn họ vật liệu chiếm phần lớn thị trường dây phun nhiên liệu ô tô: thép không gỉ, hợp kim thép gia công nguội, nylon và ống composite hoặc polyme gia cố. Mỗi loại có khả năng cân bằng khả năng chịu áp suất, khả năng chống ăn mòn và tính linh hoạt khác nhau, đó là lý do tại sao các nhà thiết kế động cơ hiếm khi sử dụng cùng một vật liệu cho phía cung cấp áp suất thấp và phía kim phun áp suất cao của cùng một hệ thống.

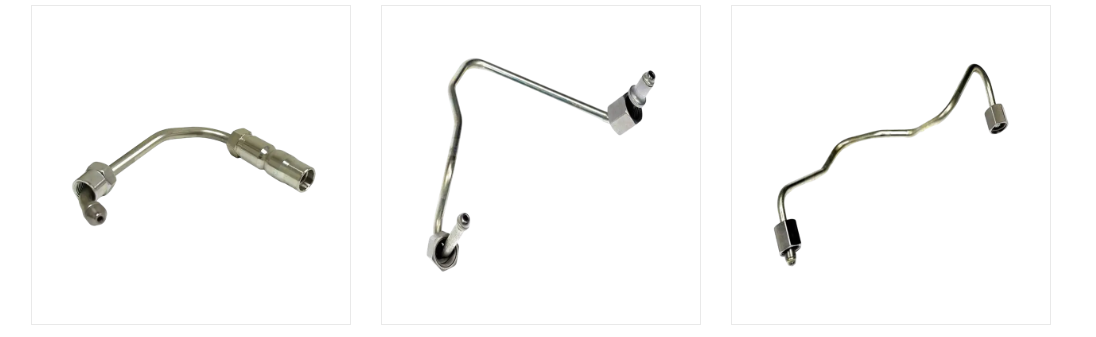

Ảnh chụp vật liệu để lựa chọn đường phun nhiên liệu
| Chất liệu | Lớp áp suất điển hình | Chống ăn mòn | Tính linh hoạt | Ứng dụng chung |
|---|---|---|---|---|
| Thép không gỉ | Đoạn đường sắt chung áp lực cao | Cao | Thấp | Đường cấp liệu phun diesel và GDI |
| Hợp kim thép, gia công nguội | Đoạn đường sắt chung áp lực cao | Trung bình đến cao | Thấp | Ống phun đường ray chung diesel |
| nilon | Thấp to moderate pressure | Cao | Cao | Đường cấp, hồi và hơi |
| tổng hợp, gia cố | Áp lực vừa phải | Trung bình đến cao | Trung bình | Đường cấp liệu và dây nhảy áp suất trung bình |
Thép không gỉ và hợp kim thép gia công nguội chiếm ưu thế trong phân khúc áp suất cao vì cả hai đều có thể trải qua quá trình tự động điều chỉnh, một bước gia công nguội ép thành bên trong vượt qua điểm chảy dẻo của nó và để lại một lớp ứng suất nén dư. Ứng suất dư đó bù đắp cho ứng suất kéo được tạo ra trong mỗi xung áp suất phun, đó là một lý do khiến dây chuyền phun thép được xử lý đúng cách có thể xử lý tốt áp suất cao hơn 200 MPa trong ứng dụng đường ray chung diesel mà không bị nứt mỏi sớm.
Xếp hạng áp suất phù hợp với hệ thống phun đang sử dụng
Cấp áp suất là bộ lọc đầu tiên được áp dụng khi thu hẹp tùy chọn đường dẫn nhiên liệu. Đường dây được xây dựng cho mạch cung cấp xăng áp suất thấp không phải là sự thay thế cho phân đoạn cung cấp cho kim phun đường ray thông thường và việc sử dụng sai loại theo một trong hai hướng sẽ gây lãng phí giới hạn độ bền hoặc tạo ra rủi ro về độ tin cậy thực sự.
Áp suất vận hành điển hình theo loại hệ thống
Dây chuyền phun nhiên liệu Common Rail diesel áp suất cao là phân khúc nhận được nhiều sự quan tâm kỹ thuật nhất vì nó phải chịu được cả áp suất tĩnh cực cao và xung động nhanh. Hệ thống phun xăng trực tiếp nằm ở giữa, cần một đường ống có thể xử lý số liệu MPa hai chữ số mà không cần độ dày thành ống của đường ống diesel. Hiểu được chiếc xe rơi vào khung nào là cách nhanh nhất để lọt vào danh sách rút gọn dòng kim phun nhiên liệu tương thích trước khi xem xét vật liệu hoặc chi tiết lắp đặt.
Các kiểu lắp đường ống nhiên liệu và phương pháp kết nối để bịt kín an toàn
Các đường dẫn nhiên liệu và phụ kiện hoạt động như một hệ thống duy nhất chứ không phải mua riêng lẻ, vì một ống được xếp hạng chính xác vẫn có thể bị rò rỉ nếu ghép nối với một đầu nối không khớp. Các cụm dây chuyền kim phun nhiên liệu ô tô thường sử dụng một trong số ít các kiểu kết nối đã được chứng minh, được chọn dựa trên cấp áp suất, vật liệu ống và tần suất bảo dưỡng mối nối.
Các loại kết nối đường nhiên liệu được tìm thấy trên các phương tiện hiện đại
- Phụ kiện ngọn lửa tạo thành một con dấu kim loại với kim loại bằng cách sử dụng một đầu ống loe được ép vào một hình nón phù hợp, thường được sử dụng trên các đường phun thép chịu áp suất cao.
- Phụ kiện nén dựa vào một vòng sắt cắn vào thành ống khi đai ốc được siết chặt, rất hữu ích khi cần nối một đường dây mà không làm loe ra đầu ống.
- Phụ kiện kết nối nhanh gắn chặt với nhau và được sử dụng rộng rãi trên các dây chuyền cung cấp và trả lại nylon, nơi việc lắp ráp và tháo gỡ nhanh chóng là vấn đề quan trọng trong quá trình bảo trì.
- Phụ kiện đàn Banjo sử dụng đầu nối kiểu bu-lông rỗng cho phép đường dây nằm ở một góc quay cố định, thường thấy ở đầu vào kim phun nơi không gian chật hẹp.
- Đẩy vào phụ kiện ngạnh ghép nối với các ống nhiên liệu được gia cố ở phần áp suất thấp hơn của mạch và thường được cố định bằng kẹp.
- Đai ốc nén có ren được sử dụng tại các cổng phun và đường ray trên dây chuyền thép áp suất cao, được điều chỉnh theo thông số kỹ thuật đã đặt trong quá trình lắp ráp.
Ống và phụ kiện ô tô hoạt động cùng nhau
Trong thực tế, các ống mềm và phụ kiện ô tô dành cho đường dẫn nhiên liệu ô tô kết hợp các đoạn ống cứng với các đường ống mềm ngắn, ở đó cần cách ly rung động giữa động cơ và khung xe. Các loại đầu nối đường nhiên liệu khác nhau giữa các đầu nối kiểu thiết bị gốc và các thiết kế hậu mãi chung, do đó, cách tiếp cận an toàn nhất khi tìm nguồn đầu nối đường dây nhiên liệu thay thế là khớp với bước ren, đường kính ngoài ống và phương pháp bịt kín của bộ phận ban đầu thay vì giả định khả năng thay thế lẫn nhau giữa các họ động cơ.
Các cân nhắc về đường kính, độ dày của tường và chiều dài khi lựa chọn đường phun
Thang đo đường kính ngoài và độ dày thành với cả cấp áp suất và yêu cầu lưu lượng vòi phun. Động cơ diesel hạng nặng hoặc dung tích lớn hơn sẽ di chuyển nhiều nhiên liệu hơn trong mỗi chu kỳ, do đó, đường phun của nó thường cần lỗ khoan rộng hơn để giữ tốc độ dòng chảy và giảm áp suất trong phạm vi chấp nhận được, trong khi thành vẫn cần dày hơn để quản lý áp suất làm việc cao hơn.
Chiều dài quan trọng như đường kính. Quá trình chạy dài hơn mức cần thiết sẽ làm tăng thêm độ sụt áp và khối lượng tăng thêm cần phải được kẹp và hỗ trợ, trong khi thời gian chạy quá ngắn sẽ làm căng các khớp nối ở cả hai đầu sau khi động cơ ổn định dưới các giá đỡ của chính nó. Tuân theo chiều dài ống ban đầu và hình dạng uốn cong hoặc thay thế được đo đúng cách sẽ giữ cho đường dây không bị căng không mong muốn ở các đầu nối kim phun và đường ray.
Định tuyến, giải phóng mặt bằng và bảo vệ chống rung trong quá trình cài đặt
Định tuyến chính xác sẽ bảo vệ đường ống phun nhiên liệu khỏi hai nguyên nhân gây hư hỏng phổ biến nhất: nhiệt và trầy xước. Một đường chạy gần ống xả sẽ già đi nhanh hơn một đường chạy dọc theo phía làm mát của khoang động cơ và một đường cọ sát vào giá đỡ hoặc bộ dây điện cuối cùng sẽ bị mòn xuyên qua thành ngoài của nó.
- Đi theo đường dẫn định tuyến ban đầu và các vị trí kẹp để đường dây giữ được khoảng cách thiết kế với các bộ phận chuyển động và bề mặt nóng.
- Giữ khoảng cách có thể nhìn thấy giữa ống và bất kỳ bộ phận xả nào, thêm phần tấm chắn nhiệt nơi bố trí nhà máy bao gồm một phần.
- Các kẹp gắn không gian đều nhau để ống không thể uốn cong đủ để tiếp xúc với phần cứng liền kề trong quá trình di chuyển động cơ.
- Tránh uốn ống thép chặt hơn bán kính uốn tối thiểu định mức của nó, vì uốn cong sắc nét sẽ làm mỏng tường và tập trung ứng suất.
- Kiểm tra mô-men xoắn ở mỗi khớp nối sau chu kỳ nhiệt đầu tiên, vì sự giãn nở nhiệt có thể làm lỏng khớp nối được siết chặt khi nguội một chút.
Nhận biết các vấn đề về hao mòn, rò rỉ và hiệu suất theo quãng đường đi được của xe
Độ mòn của đường kim phun nhiên liệu có xu hướng hình thành dần dần thay vì xuất hiện cùng một lúc, đó là lý do tại sao việc kiểm tra trực quan định kỳ sẽ phát hiện được hầu hết các vấn đề trước khi chúng ảnh hưởng đến khả năng lái xe. Biểu đồ bên dưới minh họa tỷ lệ các đường được kiểm tra cho thấy một số dạng hao mòn thường tăng lên khi quãng đường tích lũy.
Đường kim phun nhiên liệu hiếm khi bị hỏng nếu không có dấu hiệu cảnh báo. Mùi nhiên liệu thoang thoảng gần khoang động cơ, cặn ẩm có thể nhìn thấy dọc theo ống, tình trạng chạy không tải thô ráp chưa từng xuất hiện trước đó hoặc chỉ số áp suất nhiên liệu giảm nhẹ trong quá trình chẩn đoán đều là lý do để kiểm tra đường dây và phụ kiện của nó trước khi sự cố ảnh hưởng đến việc khởi động hoặc tăng tốc.
Thực hành bảo trì giúp kéo dài tuổi thọ dịch vụ của đường ống phun
Hầu hết các biện pháp bảo vệ đường ống phun nhiên liệu đều đơn giản và tốn ít công sức, điều này khiến chúng dễ dàng được thực hiện trong một chuyến thăm bảo dưỡng định kỳ thay vì coi chúng như một nhiệm vụ riêng biệt.
- Lau sạch đường dây và các phụ kiện trong quá trình thay dầu và tìm kiếm lớp màng mờ, dính cho thấy khả năng thấm chậm.
- Kiểm tra các kẹp gắn xem có bị nứt hoặc lỏng không, vì một đường có thể di chuyển là một đường cuối cùng sẽ bị trầy xước.
- Giữ cho khoang động cơ không có các mảnh vụn tích tụ xung quanh đường dây, vì độ ẩm bị mắc kẹt và bụi bẩn trên đường sẽ đẩy nhanh quá trình ăn mòn bề mặt.
- Thay thế các kẹp và miếng đệm bị mòn cùng lúc với bất kỳ khớp nối nào bị xáo trộn trong quá trình sửa chữa không liên quan.
- Xác nhận rằng khoảng thời gian bảo dưỡng bộ lọc nhiên liệu đang được tuân thủ, vì ô nhiễm hạt có thể làm tăng tốc độ mài mòn bên trong đường ống phun và tại chính kim phun.
Thực tiễn sản xuất đằng sau việc sản xuất dây chuyền phun nhiên liệu bền bỉ
Sự khác biệt về hiệu suất được mô tả ở trên đến từ cách sản xuất dây chuyền phun nhiên liệu chứ không chỉ ở nguyên liệu thô mà nó bắt đầu. Ống phun áp suất cao thường được hình thành từ ống thép hợp kim thấp được lựa chọn đặc biệt, sau đó được xử lý nhiệt và gia công nguội để nâng cao cường độ chảy và khả năng chống mỏi để ống thành phẩm có thể xử lý xung áp suất của hệ thống đường ray chung diesel.
Quá trình xử lý tự động, trong đó ống được điều áp vượt quá phạm vi hoạt động bình thường của nó trong quá trình sản xuất, tạo ra một lớp ứng suất nén dư trên thành bên trong có tác dụng chống lại ứng suất kéo được tạo ra trong quá trình vận hành. Sau đó, việc uốn ống CNC chính xác được sử dụng để định hình từng đường sao cho hình học ba chiều của nó thẳng hàng với bố cục động cơ, giúp việc lắp đặt trở nên đơn giản và tránh gây thêm áp lực tại các điểm lắp.
Các cơ sở sản xuất chuyên về danh mục này, chẳng hạn như JIATIAN ở Ninh Ba, kết hợp thiết bị uốn ống CNC, dây chuyền tạo hình thủy lực, hàn laze tự động và các khu vực thử nghiệm chuyên dụng để duy trì độ chính xác về kích thước và tính toàn vẹn của tường từ lần sản xuất này sang lần sản xuất tiếp theo. Loại quy trình tích hợp này, từ tạo hình ống đến kiểm tra hình học cuối cùng, là yếu tố cho phép sản xuất dây chuyền phun nhiên liệu theo tiêu chuẩn có thể lặp lại cho khối lượng đặt hàng lớn cũng như các lần chạy tùy chỉnh nhỏ hơn.
Những câu hỏi thường gặp về dây phun nhiên liệu ô tô
| Câu 1: Dây phun nhiên liệu là gì Đường ống phun nhiên liệu là đoạn ống mang nhiên liệu có áp suất từ máy bơm hoặc đường ray chung đến kim phun ở mỗi xi lanh, tạo thành liên kết cuối cùng trong đường phân phối nhiên liệu. | Câu 2: Dây phun nhiên liệu có tác dụng gì Nó truyền nhiên liệu dưới áp suất đến kim phun trong khi chịu được các xung áp suất nhanh được tạo ra mỗi khi kim phun mở và đóng trong quá trình động cơ hoạt động. |
| Câu 3: Đường ống phun nhiên liệu nằm ở đâu Nó chạy giữa đường ray nhiên liệu hoặc bơm cao áp và thân kim phun, thường dọc theo phía trên hoặc bên cạnh động cơ gần đường ống nạp. | Câu 4: Dây phun nhiên liệu được làm bằng vật liệu gì Các lựa chọn phổ biến bao gồm thép không gỉ, hợp kim thép gia công nguội, nylon và vật liệu composite, mỗi loại phù hợp với nhu cầu áp lực và tính linh hoạt khác nhau. |
| Câu 5: Sự khác biệt giữa Đường phun nhiên liệu và Đường ray nhiên liệu là gì Đường ray nhiên liệu là ống góp chung phân phối nhiên liệu có áp suất đến từng xi-lanh, trong khi đường phun là đoạn riêng lẻ nối đường ray hoặc máy bơm với một kim phun. | Câu hỏi 6: Làm sao để biết đường ống phun nhiên liệu của tôi có bị hỏng hay không Các dấu hiệu bao gồm mùi nhiên liệu có thể nhìn thấy được, cặn ẩm dọc theo ống, hoạt động không tải thô ráp không rõ nguyên nhân hoặc giảm áp suất nhiên liệu đo được trong quá trình kiểm tra chẩn đoán. |
| Câu 7: Nguyên nhân gây rò rỉ đường ống phun nhiên liệu Các nguyên nhân điển hình bao gồm các phụ kiện bị lỏng hoặc mòn, trầy xước do khe hở kém đến các bộ phận lân cận, ăn mòn bề mặt và nứt do mỏi sau chu kỳ áp suất kéo dài. | Câu hỏi 8: Đường ống phun nhiên liệu bị hỏng có ảnh hưởng đến hiệu suất động cơ không Có, đường dây bị hỏng có thể gây ra áp suất nhiên liệu không đồng đều ở kim phun, dẫn đến tình trạng không tải mạnh, chập chờn hoặc giảm công suất tùy thuộc vào mức độ nghiêm trọng của sự cố. |
| Câu hỏi 9: Bao lâu thì nên thay thế đường ống phun nhiên liệu Không có khoảng thời gian cố định duy nhất vì tuổi thọ sử dụng phụ thuộc vào quãng đường, lộ trình và điều kiện vận hành, đó là lý do tại sao nên kiểm tra trực quan định kỳ theo lịch trình nghiêm ngặt. | Câu 10: Làm thế nào để ngăn ngừa ăn mòn đường ống phun nhiên liệu Giữ cho khoang động cơ không bị ẩm và mảnh vụn mắc kẹt, giải quyết kịp thời mọi hư hỏng của lớp phủ bảo vệ và chọn vật liệu phù hợp với môi trường vận hành tại địa phương. |
