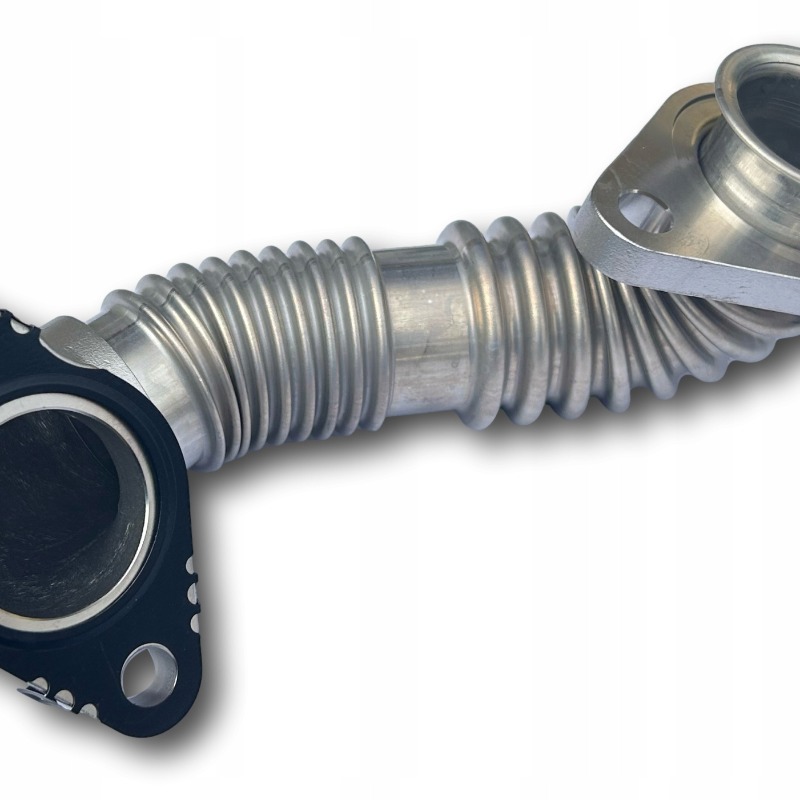

Đường dây tuần hoàn khí thải (EGR)

Automotive Đường dây tuần hoàn khí thải (EGR) Manufacturer

Dây chuyền EGR là một hệ thống đường ống quan trọng giúp làm mát một phần khí thải của động cơ trước khi chuyển hướng nó đến đường ống nạp. Hệ thống này làm giảm đáng kể nhiệt độ đốt cháy, giảm lượng khí thải nitơ oxit (NOx) và cải thiện khả năng tiết kiệm nhiên liệu. Chúng tôi cam kết cung cấp các giải pháp EGRLine có độ phát thải thấp, độ tin cậy cao cho các nhà sản xuất ô tô toàn cầu.

Tính năng sản phẩm:

Thiết kế đường dẫn ngắn: Giảm thiểu đường tuần hoàn khí thải, cải thiện phản ứng của hệ thống và giảm sụt áp.
Làm mát tích hợp: Bộ làm mát EGR được hàn bằng laser, hiệu suất cao mang lại khả năng chống ăn mòn tuyệt vời. Van bypass có thể được sử dụng để tắt chức năng làm mát khi khởi động nguội, cho phép khởi động nhanh chóng.
Đường ống mô-đun: Đầu nối được tiêu chuẩn hóa và kẹp tháo nhanh tạo điều kiện thuận lợi cho việc lắp ráp tại chỗ và bảo trì sau này. Vật liệu cường độ cao: Đường ống chính được làm bằng thép không gỉ 304/316L hoặc hợp kim cường độ cao để chịu được các điều kiện vận hành ở nhiệt độ cao và áp suất cao.
Van thông minh: Sử dụng van điện từ hoặc van tuyến tính, cho thời gian đóng/mở nhanh 50-100ms, hỗ trợ điều khiển ECU chính xác.
Tích hợp hệ thống: Có sẵn nhiều tùy chọn định tuyến đường ống để phù hợp với nhiều cách bố trí động cơ khác nhau (nội tuyến, loại V), hỗ trợ thiết kế mạch kép cho áp suất cao (HP-EGR) và áp suất thấp (LP-EGR).

NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

Giới thiệu về GIAI ĐIÊN

As a China Exhaust Gas Recirculation Line Manufacturer and EGR Line Factory, The company is located in Wanhou, Zhanqi Town, Yinzhou District, Ningbo City. It is 25 kilometers away from Ningbo Liushi Airport and 5 kilometers away from Ningbo Coastal Industrial Zone. The surrounding area is beautiful with convenient transportation. The company was established on the basis of the development of Ningbo Xingxin Metal Products Factory (established in 1995), and is a high-tech enterprise specializing in the production of automotive pipe fittings. The company's area is 32,000 square meters; the factory area is 26,000 square meters.

Sản phẩm chính của công ty là: sản xuất và phát triển ống tôn ô tô. Hiện tại, có 10 máy uốn ống hoàn toàn tự động CNC, 2 dây chuyền lắp ráp lò hàn quy mô lớn, 10 máy tạo hình thủy lực bên trong có thông số kỹ thuật khác nhau (với chiều dài xử lý tối đa 1,5 mét và đường kính từ ￠10 đến ￠80), 1 máy giãn nước thủy lực 800T, 4 máy hàn laser hoàn toàn tự động, 4 bộ robot hàn, 8 trung tâm gia công quy mô lớn, 6 máy hàn hồ quang Panasonic và hơn 30 máy tạo hình ống hỗ trợ khác nhau. máy móc. Công ty có trung tâm R&D và xử lý riêng. Thiết bị và công nghệ ống lượn sóng giãn nở nước của công ty hiện đang ở trình độ hàng đầu trong ngành. Một phòng thí nghiệm toàn diện đã được thành lập.

Công ty cam kết tạo ra các loại ống thổi ô tô hàng đầu thế giới với chất lượng vượt trội và công nghệ tiên tiến, đảm bảo rằng mỗi sản phẩm có thể hoạt động tốt trong nhiều môi trường khác nhau và thúc đẩy sự phát triển của ngành.
NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

Danh dự và chứng chỉ

  • Giấy chứng nhận bằng sáng chế phát minh
  • Giấy chứng nhận bằng sáng chế phát minh
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận bằng sáng chế mẫu hữu ích
  • Giấy chứng nhận tuân thủ

Tin tức và thông tin

Đường dây tuần hoàn khí thải (EGR) Industry knowledge
Trong hệ truyền động ô tô hiện đại, Đường dây tuần hoàn khí thải (EGR) và đường ống phun nhiên liệu là những bộ phận quan trọng ảnh hưởng trực tiếp đến hiệu suất động cơ, tuân thủ khí thải và an toàn vận hành.
  • Hệ thống đường ống EGR: Là bộ phận kiểm soát khí thải cốt lõi, đường ống EGR chuyển hướng một phần khí thải được làm mát được kiểm soát trở lại đường ống nạp của động cơ. Quá trình này làm giảm nhiệt độ buồng đốt, giảm lượng khí thải nitơ oxit (NOₓ) lên tới 35% (theo dữ liệu thử nghiệm trong ngành) và cải thiện hiệu suất nhiên liệu thêm 5-8% cho động cơ diesel. Nếu không có đường ống EGR đáng tin cậy, động cơ không thể đáp ứng các tiêu chuẩn khí thải toàn cầu (ví dụ: Euro 6, EPA Cấp 3, Trung Quốc VI).
  • Đường ống phun nhiên liệu: Chịu trách nhiệm cung cấp nhiên liệu áp suất cao từ đường ray nhiên liệu đến kim phun, đường ống này đảm bảo đo và phun nhiên liệu chính xác. Tính toàn vẹn của nó ảnh hưởng trực tiếp đến công suất đầu ra của động cơ, độ ổn định không tải và khả năng tiết kiệm nhiên liệu – một rò rỉ hoặc giảm áp suất có thể làm giảm 15% hiệu suất động cơ và tăng lượng khí thải hydrocarbon (HC).
Đối với các nhà sản xuất ô tô, việc hợp tác với một nhà cung cấp đường ống chuyên dụng như Jiatian (với 20 năm kinh nghiệm sản xuất chính xác kể từ khi Nhà máy Sản phẩm Kim loại Ninh Ba Xingxin tiền thân được thành lập vào năm 1995) là rất quan trọng để đáp ứng các tiêu chuẩn về quy định và hiệu suất.
Hai hệ thống đường ống thực hiện các chức năng riêng biệt nhưng bổ sung cho nhau để tối ưu hóa hoạt động của động cơ:
Loại hệ thống Chức năng cốt lõi chính
Đường ống EGR 1. Làm mát và tuần hoàn khí thải để ngăn chặn sự hình thành NOₓ
2. Cho phép khởi động nguội nhanh chóng thông qua điều khiển van bypass
3. Hỗ trợ tích hợp vòng lặp HP/LP-EGR kép để quản lý khí thải linh hoạt
4. Duy trì áp suất ổn định với mức giảm áp suất tối thiểu (2kPa khi đầy tải)
Đường ống phun nhiên liệu 1. Cung cấp nhiên liệu ở áp suất lên tới 2.500 bar (hệ thống đường ray chung)
2. Đảm bảo phân phối nhiên liệu đồng đều giữa các xi lanh
3. Chống lại xung và rung để ngăn ngừa sự cố do mỏi
4. Tuân thủ các tiêu chuẩn nghiêm ngặt về rò rỉ và độ bền
Hệ thống đường ống ô tô phải đối mặt với môi trường vận hành khắc nghiệt và thay đổi để kiểm tra tính toàn vẹn của vật liệu và cấu trúc:
  • Nhiệt độ cực cao: Đường ống EGR chịu đựng sự tiếp xúc liên tục với nhiệt độ khí thải từ 600-850oC, trong khi đường ống phun nhiên liệu hoạt động ở khoảng nhiệt độ -40oC (khởi động nguội) đến 150oC (khoang động cơ).
  • Áp suất & Độ rung: Đường ống phun nhiên liệu duy trì áp suất cao theo chu kỳ (lên đến 2.500 bar) và đường ống EGR xử lý áp suất ngược khí thải từ 1-3 bar, kết hợp với độ rung của động cơ (10-2.000 Hz) gây ra mệt mỏi theo thời gian.
  • Môi trường ăn mòn: Khí EGR chứa chất ngưng tụ có tính axit (ví dụ: axit sulfuric) và đường ống nhiên liệu tiếp xúc với các chất phụ gia ăn mòn (ví dụ: hỗn hợp etanol), dẫn đến xuống cấp vật liệu mà không được bảo vệ thích hợp.
  • Hạn chế về không gian: Khoang động cơ có không gian lắp đặt hạn chế, đòi hỏi đường ống phải có những khúc cua phức tạp (đạt được nhờ máy uốn CNC của Jiatian) và thiết kế mô-đun nhỏ gọn.

Đổi mới vật chất

Loại vật liệu Kịch bản ứng dụng Ưu điểm chính
Thép không gỉ 304/316L Đường ống EGR Main Body Khả năng chống ăn mòn cao, chịu nhiệt độ lên tới 900oC, chi phí thấp
Hợp kim niken cường độ cao Đầu làm mát EGR Chịu được nhiệt độ 850oC và ngưng tụ khí thải có tính axit
Hợp kim titan Đường ống phun nhiên liệu cao cấp Nhẹ hơn thép 40%, chịu áp lực cao (lên tới 3.000 bar)
Thép phủ PTFE Đường ống nhiên liệu cho nhiên liệu thay thế Kháng hóa chất với ethanol/hydro, ma sát thấp giúp giảm mài mòn

Câu hỏi thường gặp:

Câu hỏi 1: Sự khác biệt về khả năng thích ứng giữa hệ thống HP-EGR và LP-EGR trong các điều kiện hoạt động khác nhau là gì?

Trả lời: Điểm trích khí HP-EGR nằm ở phía thượng nguồn của ống xả của bộ tăng áp, nơi khí thải có áp suất và nhiệt độ cao. Ở tốc độ và tải động cơ thấp, nó có thể kiểm soát chính xác hơn tỷ lệ tuần hoàn khí thải, tránh tình trạng mất ổn định quá trình đốt cháy do hỗn hợp quá loãng. Điểm trích khí LP-EGR ở phía sau bộ tăng áp; Khí thải được làm mát và giảm áp suất bằng bộ tăng áp và hệ thống xử lý sau, giúp nó phù hợp hơn với tốc độ và tải động cơ cao. Nó làm giảm tác động đến hiệu suất của bộ tăng áp và giảm hàm lượng chất dạng hạt trong khí thải. Sự kết hợp của hai hệ thống đạt được sự cân bằng giữa lượng khí thải và công suất trên toàn bộ phạm vi hoạt động.

Câu hỏi 2: Sự tương ứng giữa định mức áp suất của đường ống phun nhiên liệu và áp suất của hệ thống nhiên liệu động cơ là gì?

Trả lời: Định mức áp suất của đường ống phun nhiên liệu phải cao hơn nhiều so với áp suất làm việc bình thường của hệ thống nhiên liệu động cơ để đối phó với sự dao động áp suất và áp suất cao nhất trong hệ thống. Ví dụ, áp suất làm việc của hệ thống đường ray chung diesel thông thường là khoảng 1.600-2.500 bar, trong khi áp suất nổ của đường ống phun nhiên liệu thường cần gấp 1,5-2 lần áp suất làm việc (tức là trên 4.000 bar). Nó cũng phải chịu được các tác động áp suất tuần hoàn trong thời gian dài để tránh rò rỉ hoặc vỡ do mỏi.

Câu hỏi 3: Chất nào chủ yếu gây ra sự ăn mòn đường ống EGR và chúng có những tác động dây chuyền nào lên động cơ?

Trả lời: Ăn mòn đường ống EGR chủ yếu là do chất ngưng tụ có tính axit trong khí thải, chẳng hạn như axit sulfuric từ quá trình đốt lưu huỳnh và axit nitric từ phản ứng oxit nitơ, cũng như ăn mòn oxy hóa từ khí thải ở nhiệt độ cao. Nếu đường ống EGR bị ăn mòn và rò rỉ, một mặt, tỷ lệ tuần hoàn khí thải sẽ mất kiểm soát, dẫn đến lượng khí thải NOₓ của động cơ quá mức không đáp ứng yêu cầu quy định. Mặt khác, môi trường ăn mòn có thể xâm nhập vào khoang động cơ cùng với khí thải rò rỉ, ăn mòn các bộ phận xung quanh. Nó thậm chí có thể ảnh hưởng đến tỷ lệ không khí-nhiên liệu của động cơ do rò rỉ khí thải, gây mất điện, giật không tải và các lỗi khác.

Câu hỏi 4: Các phương pháp chính để giảm nhẹ đường ống ô tô là gì và những trở ngại kỹ thuật nào đang gặp phải?

Trả lời: Có ba cách tiếp cận chính để giảm nhẹ đường ống ô tô: thứ nhất, thay thế vật liệu, chẳng hạn như sử dụng hợp kim titan hoặc hợp kim nhôm cường độ cao thay vì thép cacbon truyền thống hoặc sử dụng đường ống tổng hợp bằng nhựa kỹ thuật và kim loại; thứ hai, tối ưu hóa kết cấu, đạt được các thiết kế tường mỏng và tích hợp thông qua các quy trình như tạo hình thủy lực bên trong để giảm các thành phần dư thừa như mối nối đường ống; thứ ba, đổi mới quy trình, chẳng hạn như sử dụng hàn laser thay vì hàn truyền thống để giảm tích tụ vật liệu tại các mối hàn. Điểm nghẽn kỹ thuật là vật liệu nhẹ thường có giá thành cao, một số vật liệu nhẹ không đủ khả năng chịu nhiệt độ cao, chịu áp suất cao và chống ăn mòn; thiết kế thành mỏng có thể làm giảm khả năng chống mỏi và khả năng chịu áp lực của đường ống, gây khó khăn cho việc cân bằng giữa trọng lượng nhẹ và độ tin cậy.

Câu hỏi 5: Việc phổ biến các nhiên liệu thay thế (như hydro và metanol) sẽ mang đến những yêu cầu mới nào cho việc phun nhiên liệu và đường ống EGR?

Trả lời: Đối với đường ống phun nhiên liệu, hydro có thể tích phân tử nhỏ và dễ bị rò rỉ, còn hydro áp suất cao gây ra hiện tượng giòn hydro trong vật liệu đường ống, đòi hỏi đường ống phải có hiệu suất bịt kín và khả năng chống giòn hydro cao hơn. Nhiên liệu cồn như metanol có tính ăn mòn cao và có thể làm hỏng các vòng đệm và thành ống của đường ống truyền thống, đòi hỏi phải có vật liệu chống ăn mòn đặc biệt (ví dụ: thép phủ PTFE). Đối với đường ống EGR, mặc dù một số động cơ sử dụng nhiên liệu thay thế (chẳng hạn như động cơ hydro) không có khí thải NOₓ và không yêu cầu hệ thống EGR, nhưng động cơ dùng metanol vẫn cần EGR để hỗ trợ giảm phát thải. Formaldehyde và các chất khác sinh ra từ quá trình đốt cháy metanol sẽ làm trầm trọng thêm tình trạng ăn mòn đường ống. Ngoài ra, những thay đổi về đặc tính vận hành của động cơ sử dụng nhiên liệu thay thế đòi hỏi đường ống EGR phải có khả năng điều chỉnh dòng chảy linh hoạt hơn.

Câu hỏi 6: Làm thế nào để xác định sớm các hư hỏng của đường ống EGR và đường ống phun nhiên liệu?

Trả lời: Khi đường ống EGR gặp sự cố sớm, động cơ có thể gặp tình trạng mất ổn định khi chạy không tải, mất điện và đèn cảnh báo khí thải sáng lên. Một số mẫu xe cũng có thể có mức tiêu thụ nhiên liệu tăng bất thường. Nếu đường ống bị rò rỉ nhỏ, có thể phát hiện ra mùi khí thải nhẹ sau khi động cơ nóng lên. Những hư hỏng ban đầu của đường ống phun nhiên liệu chủ yếu có đặc điểm là công suất động cơ không đủ, khả năng tăng tốc yếu và hiện tượng giật do hoạt động không cân bằng của xi lanh, cùng với sự dao động bất thường của áp suất nhiên liệu. Nếu có một rò rỉ nhỏ, vết dầu sẽ xuất hiện ở các khớp nối đường ống và mức tiêu hao nhiên liệu của xe sẽ tăng lên đáng kể.
